廣加環臥式蜂窩臭氧機3KG/H臭氧發生器YT-030X
一、設備參數
、
、| 臭氧設備 | ||
| 制造商： | 廣州佳環 | |
| 型 號： | HY-030x | |
| O3產量： | 1-3000 | g/h |
| 氣 量 | ≦2500L/min | L/min |
| O3濃度： | 0-150 | Mg/l |
| 電壓/頻率: | 380/50 | V/hz |
| 功率： | 23 | KW |
| 工作頻率； | 5-6 | khz |
| 進水溫度： | 18-25 | ℃ |
| 冷卻水量： | 1-1.5 | T/h |
| 進口壓力： | 0.1-0.4 | MPA |
| 出口壓力 | 0.095 | MPA |
| 進氣管徑： | 6分/DN20 | 寸 |
| 出氣管徑： | 6分/DN20 | 寸 |
二、臭氧發生器設備安裝及尺寸圖
三、臭氧系統組成及系統流程

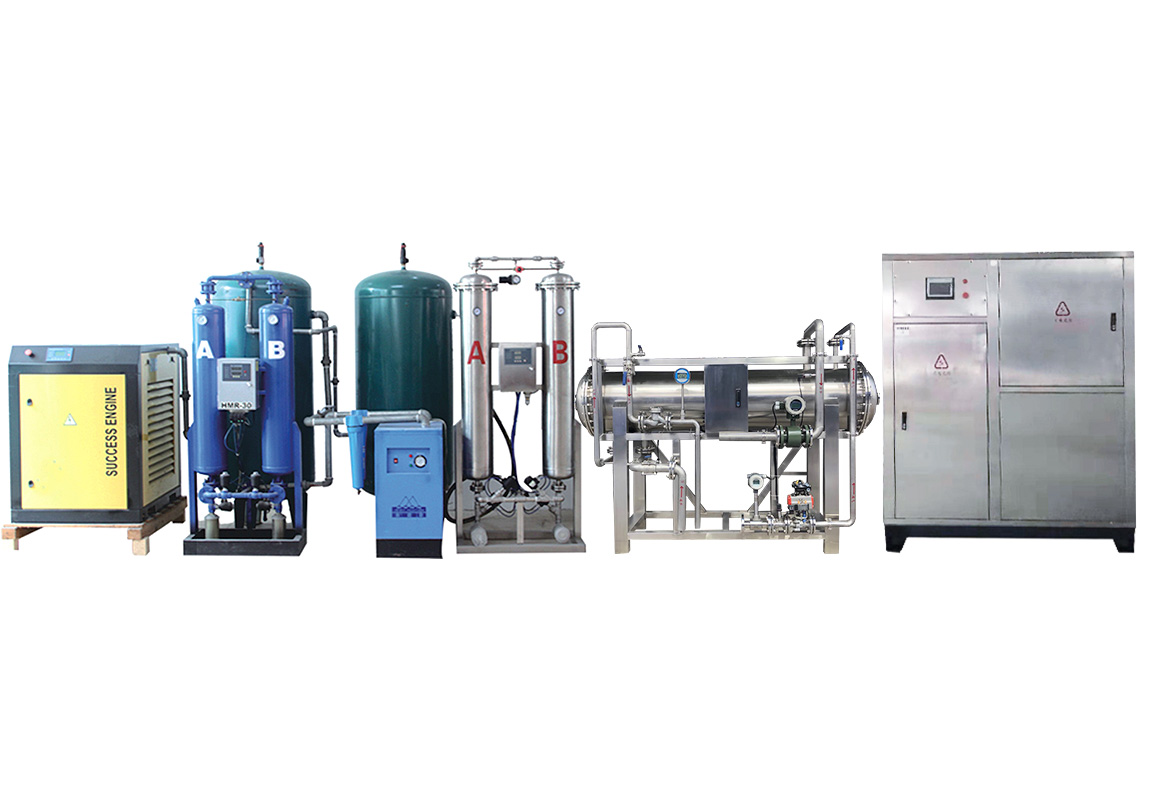

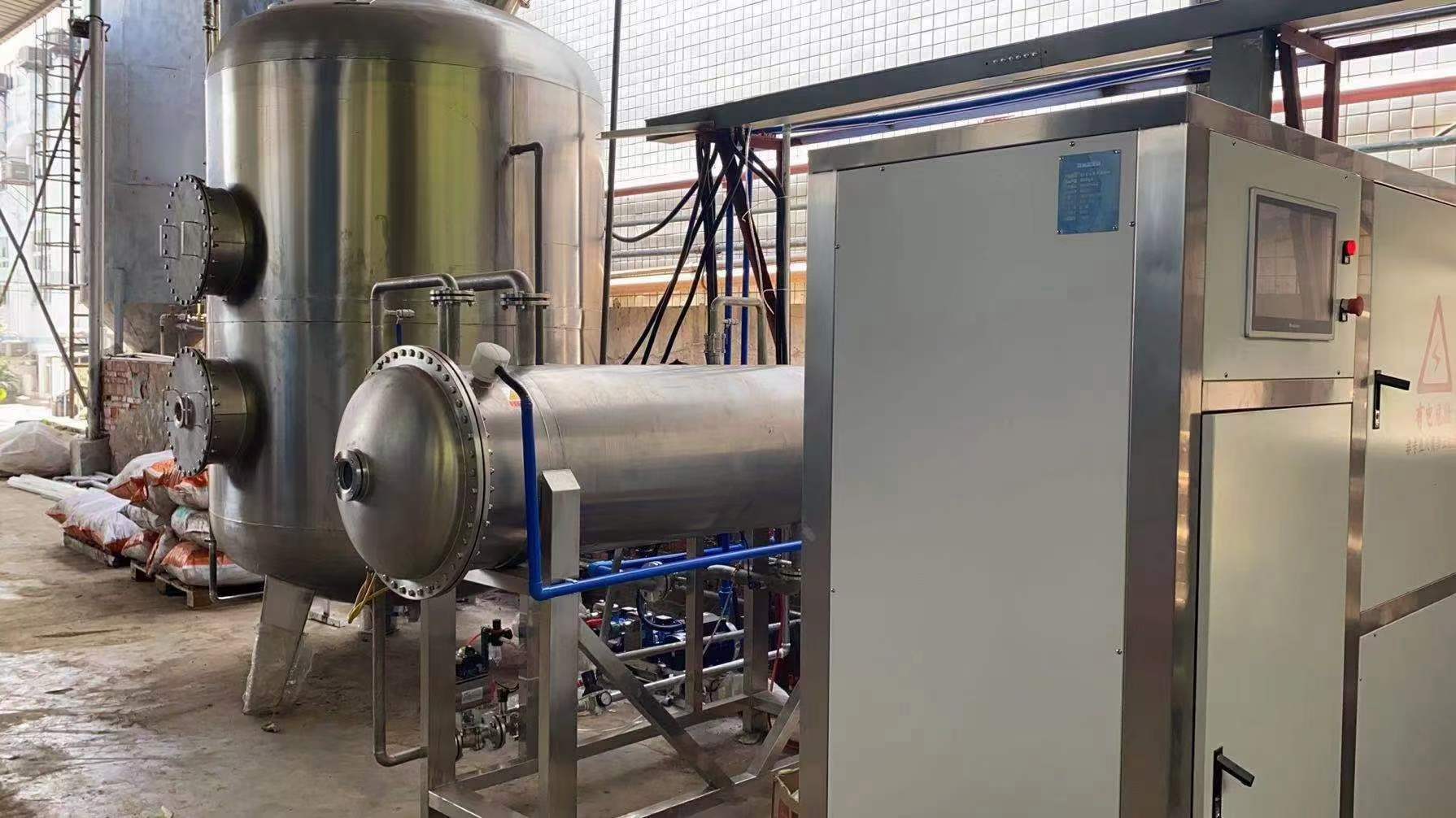

3.1臭氧系統組成
臭氧系統主要由臭氧發生器、氣源系統、控制系統組成。臭氧發生器包括臭氧發生裝置
（臭氧放電室）和臭氧電源裝置兩大部分；氣源系統包括空氣壓縮機、冷凍式干燥機、吸附 式干燥機、空氣過濾器等；臭氧濃度檢測裝置等外圍設備可根據需方需要配備。

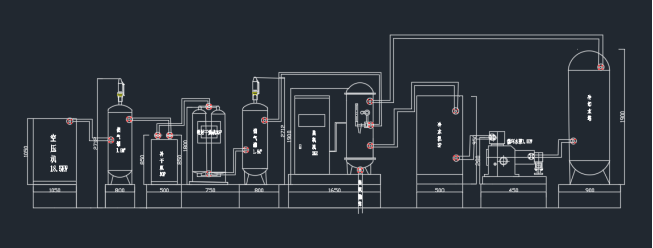

3.2系統流程空氣源臭氧發生器系統組成示意圖如下：
空氣處理系統由空壓機、冷凍式干燥機、吸附式干燥機或制氧機、油水分離器、空氣過
濾器組成，為臭氧發生器提供合格的氣源。空氣壓縮機采用螺桿式空壓機，出氣效率高，噪音小，運行費用低。儲氣罐用于把空氣壓縮機提供的壓縮空氣預先儲存緩沖，并使其給出的壓縮空氣壓力恒定，氣流量恒定，保證下游凈化設備的使用條件。冷凍式干燥機是將飽和狀
況下的壓縮空氣降溫冷凝除水，正常工作條件下可去除壓縮空氣中約80%的水分，除水量大，
能耗低，屬于淺度除水，必須有吸干及配合才能滿足臭氧放電要求。吸附式干燥機是應用變壓吸附原理和無熱再生方法對壓縮空氣進行干燥的一種除濕凈化裝置，屬于深度除水，氣源
可達到大氣露點-50℃左右。過濾器包括主管道過濾、除油過濾、除塵過濾等，保證進入吸附
式干燥機的氣源含油量小于0.01mg/m3，保證進入臭氧發生器的氣源粉塵顆粒度小于1μm
乃至0.01μm。
控制系統采用PLC與工業控制級計算機相連接，臭氧發生器采用國際先進的中頻放電技術，內部設有CPU核心控制，設計了軟啟動及軟卸載功能，并可平滑線性調節臭氧發生器
的投加功率，以達到10%-100%調節臭氧產量，最大限度降低需方的運行成本。
臭氧制備間內安裝有臭氧泄漏報警儀，當制備間內環境中臭氧泄露超標時，系統根據檢測信號來決定輸出報警、啟動排氣風扇或停機。
四、環境條件及設計條件4.2.1 環境條件
4.2.1.1 溫度：最低溫度-10℃，最高溫度40℃。
4.2.1.2 濕度：最低相對濕度70%，最高相對濕度90％。
4.2.1.3 大氣壓：年平均壓力101.59 kPa。
4.2.1.4 冷卻水：需方提供合格外循環冷卻水源至板換水口，滿足：壓力≥0.2MPa，溫度≤28℃，
供水量以參數為準，懸浮物≤5mg/L，COD≤50mg/L；并提供內循環冷卻水水源（蒸餾 水或純水）將閉路循環系統注滿。需方自備補水泵。
4.2.2 設計條件
臭氧發生器按室內安裝要求設計，使用方應確保設備在設計條件范圍內運行。
4.2.2.1溫度：臭氧發生器設計環境溫度范圍為0—40℃。
4.2.2.2濕度：臭氧發生器設計相對濕度＜90%。
4.2.2.3冷卻水溫度：提供足量合格冷卻水，溫度≤28℃。
4.2.2.4大氣壓：臭氧發生器按標準大氣壓設計，即大氣壓為101.3KPa。大氣壓的變化對臭
氧發生器正常工作基本無影響，但高海拔地區使用臭氧發生器時應注意大氣壓變化對臭氧濃度檢測帶來的影響進行壓力修正。
4.2.2.5 氣源條件：臭氧發生器氣源為空氣，氣源露點要求＜-50℃。
4.2.2.6 電源條件：380V/3ph/50Hz
4.2.2.7 工作制度：12小時連續運行，365 天/年。
4.2.2.8 設備安裝地點：臭氧發生間。
五、公司簡介
廣州市佳環電器科技有限公司是一家專業的臭氧發生器制造商；成立于2007年，位于廣東省廣州市。制造和供應臭氧發生器、水處理臭氧發生器、空氣凈化器臭氧發生器、大型工業臭氧發生器、車載空氣凈化器臭氧發生器、臭氧消毒柜、不同容量PSA制氧機。廣泛應用于廢水處理、飲用水處理、游泳池水處理、水產養殖、農業、家禽、制藥車間、食品車間、無菌車間、牛仔褲漂白、家庭、學校、酒店、辦公室、汽車等。良好的品質和服務是我們的文化。歡迎來電咨詢
